基于能量平衡理念，在不更改橋墩原有以剛度控制為設計理念的前提下，通過對減隔震支座的參數設計，提出了一種無須進行迭代，可實現建筑的預期性能目標的性能設計方法(EQUVILANTENERGYBASEDDESIGNPROCEDURE，EEDP)。

板式橡膠支座：由多層薄鋼板與天然橡膠鑲嵌、粘合、硫化而成?？蛇M(jìn)一步細分為：

當?shù)卣鸹蚱渌獠苛κ┘釉诮ㄖ锷蠒r(shí)，摩擦板會受到水平力的作用，產生一定的摩擦力。這種摩擦力可以通過重錘的運動來消耗，從而吸收地震能量，減小建筑物的振動幅度和響應。因此，FPS建筑摩擦擺支座能夠有效地提高建筑物的抗震性能，保證結構的安全性和穩定性。

精確就位：必須確保支座的每個組件都處于設計要求的垂直位置?？紤]到安裝溫度與設計溫度的差異，支座在縱向上預設的偏移距離必須與計算值完全相符。

材料進場需提供質保證明與檢驗報告；鋼材種類應符合設計要求；預埋螺栓套筒、預埋錨固鋼筋與鋼板的螺紋連接應牢固，套筒內螺紋應完好；螺栓需提交第三方檢測報告預埋套筒與錨固鋼筋焊接第三方檢測報告預埋件磁粉探傷第三方檢測報告隔震橡膠支座安裝時的勞動組織序號人員人數職責1項目技術負責1負責全面技術質量管理安全管理技術員測量員11負責落實方案與交底負責安裝位置監測和檢查4工長1組織人員進行施工5塔吊操作員1負責工件吊運到位6材料員1負責材料接收與保管7鋼筋工2-4負責安裝預埋件及隔震橡膠支座橡膠支座安裝時施工人員對于支座的質量控制橡膠隔震橡膠支座及下預埋板地中心標志齊全、清晰；橡膠隔震橡膠支座表面清潔、無油污、泥沙、破損等；焊縫外觀無夾渣、咬肉、漏焊；絲扣無裂紋損毀；防腐涂層均勻、光潔、無漏刷現象允許偏差項目表5允許偏差項目項次項目允許偏差檢查方法檢驗數量1下預埋板頂面標高±2.5MM水準儀測量10％且不少于2處2同墩相鄰±1MM水準儀測量3水平度5‰數字水平尺測量4橡膠隔震橡膠支座中心平面位置5MM鋼尺測量5頂面水平度8‰水平尺測量6預留螺栓孔直徑0～+1MM鋼尺測量7預留螺栓孔位置±1MM鋼尺測量QZ系列球型橡膠支座的安全措施進入施工現場戴好安全帽，穿戴規定地勞動保護用具；QZ系列球型橡膠支座施工現場嚴禁吸煙；各特殊工種經培訓考試合格后持證上崗，嚴禁無證作業；搬運車吊運時，應檢查車體吊杠及鏈鉤安全，防止鏈斷杠折傷人；QZ系列球型橡膠支座安裝過程必須要有足夠的操作空間，并做好防護；橡膠隔震橡膠支座存放、安裝處，不得堆放易燃易爆物品；嚴禁亂接亂搭電線，電器設備維修等由專業人員操作；QZ系列球型橡膠支座施工現場人員注意配合，確保施工安全；隔震層構件的更換、修理或加固，應在有經驗的工程技術人員的指導下進行。

在壓應力限值方面，根據建筑的抗震設防類別，甲類建筑對安全性要求極高，其隔震橡膠支座的壓應力需嚴格控制在≤10MPa，以確保在極端地震情況下，支座不會因壓力過大而發生塑性變形或破壞，從而保障建筑結構的安全；乙類建筑的壓應力限值≤12MPa，在滿足一定安全儲備的同時，兼顧了工程的經濟性和實用性；丙類建筑的壓應力限值相對放寬至≤15MPa，適用于一般性建筑，在保證基本抗震性能的前提下，合理控制成本 。

隔震層施工需要多工種協作，包括技術負責人、測量員、安裝工、混凝土工、吊裝工、鋼筋工、木工等，根據工程實際組織班組。在橋面鋪裝前，需對支座的剪切變形進行檢查調整，宜選擇在接近年平均氣溫的天氣進行，通過頂升梁體使支座自動復位，必要時進行更換。上預埋鋼板作為結構底模時，連接板與模板的縫隙需用膠帶密封，并在梁模板邊緣加設鋼管支撐。

定期觀測：對支座狀況，特別是已存在潛在問題的支座，應記錄裂縫、位移等數據的變化趨勢。

各種機械要盡量選擇低污染型，同時做到合理操作、妥善保養，避免因非正常使用帶來噪音或不良影響。根據測量記錄確定支座墊石頂面標高的調整高度。根據該跨的位置，結合具體施工，準確核對該跨箱梁的支座的型式。根據工程需求參數，結合結構/非結構構件易損性數據庫，確定評價對象所包含的全部構件的損傷狀態；根據評價對象全部構件的損傷狀態，評估其在給定地震水準下的修復時間、修復費用和人員損失；根據評價對象在給定地震水準下的修復時間、修復費用和人員損失指標，綜合評價其抗震韌性等級。根據上部結構與支座轉動中心的相對位置，球面轉動方向可以與平面滑動方向一致或相反。

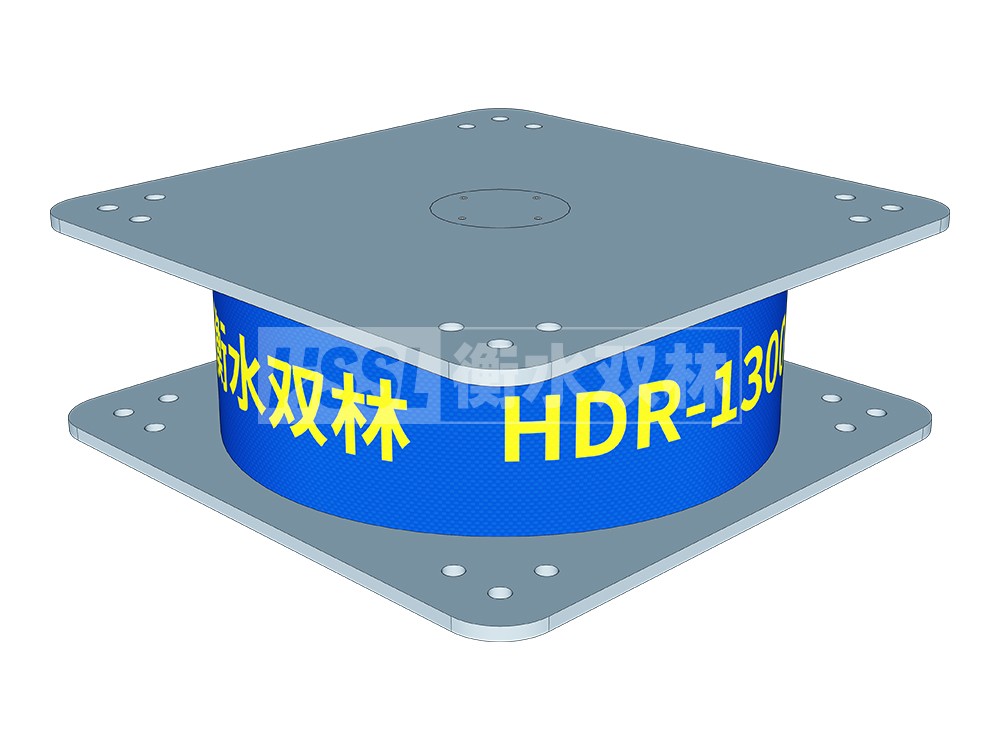

隔震橡膠支座介紹：隔震橡膠支座，即國產高阻隔震橡膠支座按照國標GB20688設計的產品又稱HDR支座，它是在天然橡膠中加入各種配合劑，用來提高橡膠的阻尼性能(增加滯后損失，降低其儲存模量)，然后利用這種具有阻尼效果的橡膠制成的與普通橡膠支座結構近似的一種鋼板和橡膠通過熱硫化構成的疊層產品。該產品隔震性能好，適用范圍廣，是一款性?xún)r(jià)比較高的新型建筑和房屋建筑產品。

通過對全國范圍內130個項目、335萬平米減隔震建筑工程進行調查，在建筑抗震性能大幅提高的前提下，九度抗震設防區采用減隔震技術，結構造價明顯降低5%左右；八度設防區工程造價略降低或持平；七度區工程造價略增加，通常增加約100元/平方米。從長期經濟效益和建筑全壽命周期的費用—效益分析來看，建筑物若遭遇較大地震，傳統抗震建筑將造成結構和財產兩個方面損失，同時導致企業、工廠等不能正常工作造成經濟損失。而隔震建筑在遭遇較大地震時，建筑功能完好，財產不損失，因此，隔震建筑長期經濟效益較好。

銹蝕與偏位：定期清理雜物，檢查防腐措施，偏位時需復核安裝精度。

扇形鉛粘彈性阻尼器的安裝形式隔震橡膠支座扇形鉛粘彈性阻尼器綜合利用兩種耗能機制和兩種耗能材料同時耗能，滯回性能穩定、耗能能力強、變形能力大、構造簡單、造美觀、占用空何小、適用范圍廣，既可用于結構抗震，又可用于結構抗風，既可用于新建結構，也可用尹既有結構的加固，因而具有廣闊的應用前景。

盆式橡膠支座安裝時人員配置勞動力配置及工作任務序號工種人數工作任務1施工總負責人1組織指揮、統籌規劃、調度2技術負責人1負責相關技術監督、指導及現場技術問題處理3質量、安全各1負責現場質量、安全監督4工長1負責現場施工協調5塔吊司機及指揮3～5將隔震橡膠支座吊運到指定位置6測量工程師2水平、標高測量定位、校核7混凝土運輸車司機2運輸混凝土8混凝土工2澆筑混凝土9試驗員1隔震橡膠支座、混凝土檢測10電工1現場施工用電管理水電預埋管不得穿入柱帽節點區域；上柱帽柱底縱筋可向外側；柱頭的鋼筋網片，綁扎時應注意幾層縱向鋼筋要對齊，避免上下鋼筋錯位形成過密的網眼，不利于混凝土骨料通過和振搗棒的穿插。

橡膠支座廣泛應用于公路、鐵路和市政建筑工程，橡膠支座通常采用多層薄鋼板作為加勁層與橡膠疊合形成。橡膠支座基本涵蓋板式橡膠支座和盆式橡膠支座兩個類型的支座。橡膠支座幾乎不需要常常性的維護，減少維護使命量。橡膠支座幾乎不需要定期維修，降低維修任務。橡膠支座幾乎不需要經常性的養護，減少養護工作量。橡膠支座價格好像是市場看不見的手決定著客戶的購買權。橡膠支座就其本身技術而言在我國已成熟。橡膠支座具有足夠的豎向剛度和豎向承載力，能夠穩定的支撐建筑物。橡膠支座實際轉角要控制在允許范圍內，按支座在使用時不出現脫空的條件來進行控制。

橡膠支座的技術演進深度融合了材料科學與工程力學，其可靠性直接關乎建筑結構的安全性與耐久性。從板式支座的基礎傳力到隔震支座的前沿消能，規范化安裝與周期性維護仍是保障長效運行的基礎。未來，隨著疊層結構與配方設計的持續優化，支座技術有望在極端荷載環境下實現更廣范的安全防護。

公路建筑支座規格示例：公路建筑圓形四氟滑板天然橡膠支座，若直徑為400mm，厚度為50mm，其標準表示為：GYZF4 400×50 (NR)。

在落梁后不要急于拆除架梁設施，待每片梁落下后要仔細檢查板式橡膠支座是否有初始剪切現象，如果有一定要進行調整，調整這種現象只需稍微的起高一側梁端，板式橡膠支座就會在自身彈性作用下自動復位，做到了這一點就為板式橡膠支座的初始剪切變形減少了很大的不利因素。

采用隔震技術后，上部結構所遭受的地震作用大大降低，結構的變形集中發生在隔震層，上部結構的層間變形顯著減小，并且上部結構的加速度顯著降低，地震時上部結構只發生緩慢的平動，人的生命與結構自身的安全得到有效保障，同時也保護了建筑裝修、家具和設備。如圖7所示。

建筑支座墊石是建筑結構的重要組成部分，它的好壞直接影響建筑的使用壽命和結構安全。支座墊石是設置在墩臺帽上的支座位置處的鋼筋混凝土短柱，支座墊石在保證支座質量不受破壞的方面起著重要作用。它是為了便于今后更換支座設置墊石給頂舉千斤頂留出位置。支座墊石具有混凝土體積小、受力大、應力集中、分布鋼筋密，施工精度要求高等獨具的特點。

滑板支座安裝前，需依據相關規范用棉絲蘸取丙酮或酒精擦拭摩擦表面，確保表面潔凈無雜質；同時將支座儲油槽內注滿指定型號的硅脂潤滑油，減少滑移摩擦損耗。

保護內部設施：減少地震對建筑內部裝修和設備的破壞。

每種疊層橡膠支座在投入使用前必須進行物理機械性能測試，包括膠料強度、壓縮變形、剪切模量及耐久性等指標。我國自1975年《公路橋涵設計規范》（試行）首次引入板式橡膠支座內容，后續通過1980年修訂及《鐵路建筑板式橡膠支座技術條件》（TBL893-8）等文件完善標準。測試要求包括：

從以上原理及作用可以看出，摩擦擺支座在現代建筑結構中有著非常重要的作用和地位。它可以減輕自然災害對建筑的危害和破壞，保護人員生命財產安全，使得建筑結構更加堅固、安全、可靠。

在需要更換支座時，可采用大噸位千斤頂配合支架系統進行整體頂升。頂升方式包括單墩逐墩頂升與全斷面同步頂升兩種。施工前需制定詳細的應急預案，涵蓋火災、地震等突發狀況，并對施工人員進行培訓和交底。

具備自復位能力：可依靠上部結構所承載的重力重新回到平衡位置。

在建筑隔震層的設計中，支座平面布置的合理性對于建筑結構的抗震性能起著決定性作用。為了避免地震時建筑結構因扭轉效應而產生過大的應力集中，導致結構破壞，需要使結構剛度中心與質量中心的偏移≤5%。這一要求是基于大量的地震模擬試驗和實際震害分析得出的。以某大型商業建筑為例，在設計初期，通過 BIM 技術對建筑結構進行了三維建模和分析，發現原設計方案中結構剛度中心與質量中心的偏移達到了 8%，超出了安全范圍 。經過設計團隊對隔震支座布置的優化調整，將部分支座的位置進行了微調，并合理增加了一些支座的數量，最終使得結構剛度中心與質量中心的偏移控制在了 4% 以?xún)?nèi)，大大提高了建筑在地震中的穩定性 。同時，隔震墻下支座間距≤2.0m，這一間距的設定是為了確保荷載能夠均勻分布在隔震層上，避免出現局部應力過大的情況。在實際工程中，通過在隔震墻下按規定間距均勻布置支座，并進行詳細的結構力學計算和分析，保證了整個隔震層能夠有效地發揮其隔震作用，為上部結構提供穩定的支撐和保護 。

摩擦擺減隔震支座采用創新的弧面設計原理，通過延長結構振動周期，有效抑制地震作用的放大效應。其工作機制是利用支座圓弧面間的相互摩擦來耗散地震輸入能量，從而顯著降低地震對結構的影響。這種支座的運用，代表了現代橋梁工程在抗震設計方面的重要進步。

環境因素：隔震層的潮濕、臨時泡水等情況，可能造成摩擦擺隔震支座中的非不銹鋼部分銹蝕，進而影響滑移面的摩擦系數，導致故障。

扇形鉛粘彈性阻尼器的安裝形式隔震橡膠支座扇形鉛粘彈性阻尼器綜合利用兩種耗能機制和兩種耗能材料同時耗能，滯回性能穩定、耗能能力強、變形能力大、構造簡單、造美觀、占用空何小、適用范圍廣，既可用于結構抗震，又可用于結構抗風，既可用于新建結構，也可用尹既有結構的加固，因而具有廣闊的應用前景。

問題調整：若安裝后發現標高或位置需要微調，可頂起梁端，在支座底板與墊石間灌注環氧樹脂砂漿進行調整。

承載力驗算：隔震層支墩、支柱及相連構件應采用隔震結構罕遇地震下隔震支座底部的豎向力、水平力和力矩進行承載力驗算
